Стабилизатор переменного напряжения "Штиль" R 110, 110 ВА

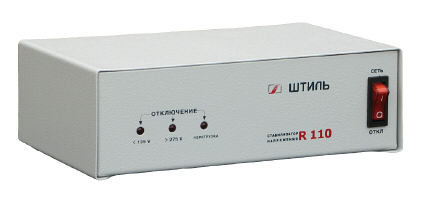

Однофазный стабилизатор переменного напряжения "Штиль" R 110 является младшей моделью линейки стабилизаторов напряжения "Штиль" серии R. Конструктивно стабилизатор напряжения "Штиль" R 110 выполнен в виде настольного блока с табло индикации и выключателем сети на передней панели, одной розеткой евростандарта и автоматическим предохранителем — на задней, для подключения к сети имеется кабель с вилкой евростандарта.

Назначение стабилизатора напряжения "Штиль" R 110 - это защита бытовой, офисной и другой техники, суммарная электрическая мощность которой не превышает 110 ВА (телевизоры, кассовые аппараты, факсы, модемы и т.д.).

Конструктивные особенности однофазных стабилизаторов напряжения "Штиль" мощностью 110 ВА серии R:

  • настольный корпус;
  • тороидальный силовой автотрансформатор;
  • естественное охлаждение (без вентилятора);
  • дискретное (ступенчатое) регулирование выходного напряжения;
  • широкий диапазон входного напряжения;
  • высокая перегрузочная способность;
  • релейные силовые ключи;
  • высокое быстродействие;
  • электронная защита от короткого замыкания и перегрузки с автоматическим отключением;
  • возможность работы стабилизатора на заявленную мощность нагрузки во всём предельном диапазоне входного напряжения;
  • автоматическое отключение нагрузки при выходе входного или выходного напряжения за установленный предельный диапазон с последующим автоматическим включением после возвращения напряжения в рамки предельного диапазона;
  • выходной фильтр высокочастотных сетевых помех;
  • светодиодная индикация режимов работы;
  • одна розетки евростандарта для подключения нагрузки, шнур с вилкой евростандарта для подключения к сети.

Технические характеристики

Число фаз 1
Максимальная мощность нагрузки, кВА 0,11
Допустимая перегрузка 200% - 2 с, 100% - 15 с
Рабочий диапазон входного фазного напряжения, В 165-265
Предельный диапазон входного фазного напряжения, В 135-275
Номинальная входная частота, Гц 50
Диапазон входной частоты, Гц 48-52
Максимальный ток холостого хода при входном напряжении 220 В, мА 26
Стабилизация выходного фазного напряжения, % ±7
Рабочий диапазон выходного фазного напряжения, В 205-235
Предельный диапазон выходного фазного напряжения, В 180-242
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) не нормируется
Число уровней коррекции 6
КПД, % 95
Диапазон изменения нагрузки, % 0...100
Коэффициент мощности нагрузки 0-1
Тип ключей реле
Время регулирования напряжения одного уровня коррекции, мс <=200
Защита от перегрузки и КЗ электронная и автоматический выключатель
Фильтр EMI/RFI выходной
Климатическое исполнение УХЛ 4.2 по ГОСТ 15150
Диапазон температуры окружающей среды, °С +1...+40
Относительная влажность воздуха, % 0...80
Вид охлаждения естественное
Степень защиты IP30 по ГОСТ 14254
Устойчивость к механическим воздействиям М1 по ГОСТ 17516.1
Масса, кг 2
Габаритные размеры (ШхВхГ), мм 200 x 70 x 155
Габаритные размеры в упаковке (ШхВхГ), мм 220 x 80 x 195
Гарантийный срок, мес 12
Срок службы, лет 10
